1.1 产品型号及名称
ZW32-12/630-20户外高压真空断路器。
ZW32-12G/630-20
1.2 主要用途
ZW32-12/630-20户外高压真空断路器（以下简称断路器）为额定电压12KV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。
本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的原理和方法等内容。

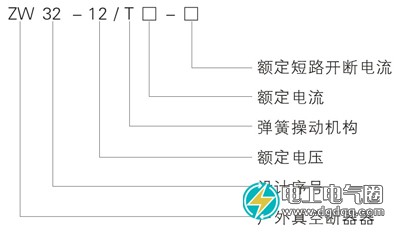

1.3 型号意义
1.4 引用标准
断路器符合《GB/T11022 高压开关及其控制设备标准的共用技术条件》、《GB1984-89 交流断路器》《GB1985-89 交流高压隔离开关和接地开关》和DL404、IEC56等标准的有关要求。
1.5 使用环境条件
1、海拔高度不超过2000米；
2、周围空气温度：-45℃~+65℃；日温差：日变化25℃；
3、风速不大于35m/s；
4、无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
功能原理
技术参数
|
主要技术参数
|
