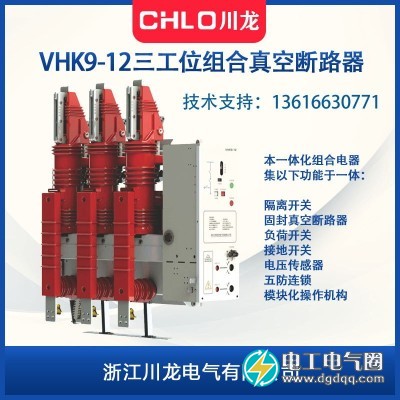

VCD-12GD系列隔离接地一体式户内高压三工位真空断路器

概述
VCD-12GD系列隔离接地一体式户内高压三工位真空断路器具有优良的电气、机械性能，机构可靠稳定、寿命长。三工位真空断路器集真空断路器、隔离开关、接地开关电流互感器、传感器于一体；产品设计为侧装式产品，符合小型化的趋势，适配柜体尺寸为(450×1000×1800)与（520×1000×2000）。相比传统高压固定式开关柜XGN2或GN66,KYN28等，在成套厂内需要分别单独安装隔离开关、真空断路器、接地开关、电流互感器、传感器，安装调试机械连锁，工艺复杂、耗工时大、对工人技术要求高，使用该产品后、配多功能真空断路器，开关本体具有隔离工位、断路器工位、接地工位更加集成化、系统化，安装简单、快捷、方便、可靠。主回路采用固封极柱，提高了断路器的环境适应性和绝缘可靠性；可靠的机械和电子性能，延长的机械寿命和电子寿命，使断路器的免维护成为可能。其可用于3.6-12kV电力系统，作为电网设备，工矿企业动力设计的保护盒控制单元，适用于各种不同性质的负荷和频繁操作、多次开断短路电流的场合。产品拥有完善的机械和电气联锁装置，具有较高的操作稳定性和可靠性，保证操作人员和设备的安全，保证用电安全。

·采用固封极柱技术。
·产品采用模块式设计：框架结构，集成了隔离开关、固封真空断路器、接地开关、传感器、联锁机构、操作机构为一体的高性能小型化高压电气产品。
·适配柜体尺寸为（450×1000x1800)mm。
·旋转式隔离开关，分闸后具有可见的断口。
·隔离开关、断路器、接地开关之间有强制机械联锁，防止误操作。
·断路器采用模块式操作机构、可独立更换或检修、互换性好。可以用手动操作，也可选用交、直流储能操作．实现远程控制。
·柜门与接地开关设计有可靠联锁结构，保证操作人员的安全。

参照开关操作指示牌，说明如下：
双重联锁：断路器、隔离开关、接地开关设置强制机械联锁操作：
断路器和隔离开关、接地开关设计防误操作闭锁装置。
隔离开关、接地开关分别是独立一根轴分步操作的，两操作轴之间设置强制机械联锁操作，
开关分合闸操作后请从观察窗确认其各自分合闸状态。

断路器、隔离开关、接地开关、柜门的联锁
·隔离开关和接地开关相互强制机械联锁、二者之间只能二合一，不能同时合闸；
·接地开关分闸后、隔离开关才能合闸；隔离开关合闸后、接地开关不能合闸。
·合闸闭锁处于闭锁位置时，断路器才能合闸，隔离开关和接地开关不能操作。
·合闸闭锁处于解锁位置时，断路器不能合闸，隔离开关和接地开关才能操作。
·断路器合闸后，合闸闭锁不能解锁，隔离开关和接地开关不能操作。
·接地开关合闸后，才能打开柜门。
·关上柜门后，接地开关才能分闸。
