ZW43-12真空断路器具有过载及短路保护功能，满足控制，测量要求，还可实现远方控制，监视等。适用于变电站及工矿企业配电系统中作为保护和控制之用及农村电网中频繁操作场所。
二.产品型号
ZW43-12G/T630-20
Z:真空断路器；W---户外；43---设计序号；12KV----额定电压（KV）；G----带隔离刀闸；T----弹簧操作机构（订货时手动操作或电动操作方式需说明）；
630A----额定电流（A）；20KA----额定短路开断电流(KA)；
三.操作
1.断路器经一新的小型化设计，采用全封闭结构，独特的灭弧室封装技术，密封性能好，有助于提高防潮、防凝露性能，适用于高温、潮湿地区使用。
2.断路器开断性能稳定可靠，具有无燃烧和爆炸危险，安全、免维护、体积小、重量轻、使用寿命长等特点。
3.断路器可装设二相CT，输出二相电流供职能控制进行信息分析，实现过流保护功能。
4.断路器内装有合闸涌流消除装置（复合控制器），不但能避免涌流引起的误动作，而且正常工作时果电流脱扣器线圈不带电，从而小车了脱扣器抖动可能引起的误动作。
5.断路器也可配置智能开关控制器，设有三段式电流保护，零序保护，重合闸、速断保护等多种保护功能，它支持多种通讯协议，允许选用多种通讯方式构成通讯网，即可对开关进行本地手动或遥控操作，也可通过通讯网实现远方遥控，如配用相应的重合器或分段器控制装置，可作为重合器或分段器使用。
6.操动机构密封在开关箱体内部，可以有效地避免开关因长期户外环境下面引起的机构锈蚀。
7.操动机构新颖、简单、运行可靠、体积小，机械寿命可达1万次。
产品特点
真空灭弧室采用专利固封技术，体积小，寿命长，可靠性高，屏蔽罩外露；封装在环氧树脂内，耐气候性好便于运输
操作机构采用高可靠性的双稳态永磁技术，结构简单，无需维护保养，机械寿命可高达30000次；
环氧树脂封装：符合环保要求；已被广泛验证的户外性能；耐臭氧和紫外线；坚固、轻、不易碎裂；
永磁机构：运动部件少；无须维护保养；应用双稳态永磁技术；
采用真空灭弧，固体绝缘，体积小，重量轻，开断容量大，绝缘水平高；
手动分闸装置：当控制系统出现故障时，可用手动分闸作紧急分断操作，可靠开断额定负荷电流；
位置检测器：接近开关装于联动轴上，不需机械元件，简单可靠检测开关的分合位置；
开关外壳采用不锈钢或喷塑处理，耐腐蚀性、耐气候性好；
可外加隔离开关，形成可见断口并可靠联锁，组成组合电器；
可与控制器配套实现遥控、遥测、遥信、遥调“四遥”功能。

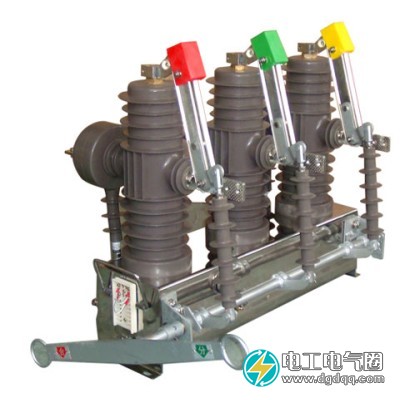

ZW43A-12/T630-20户外柱上高压真空断路器
